Назначение:

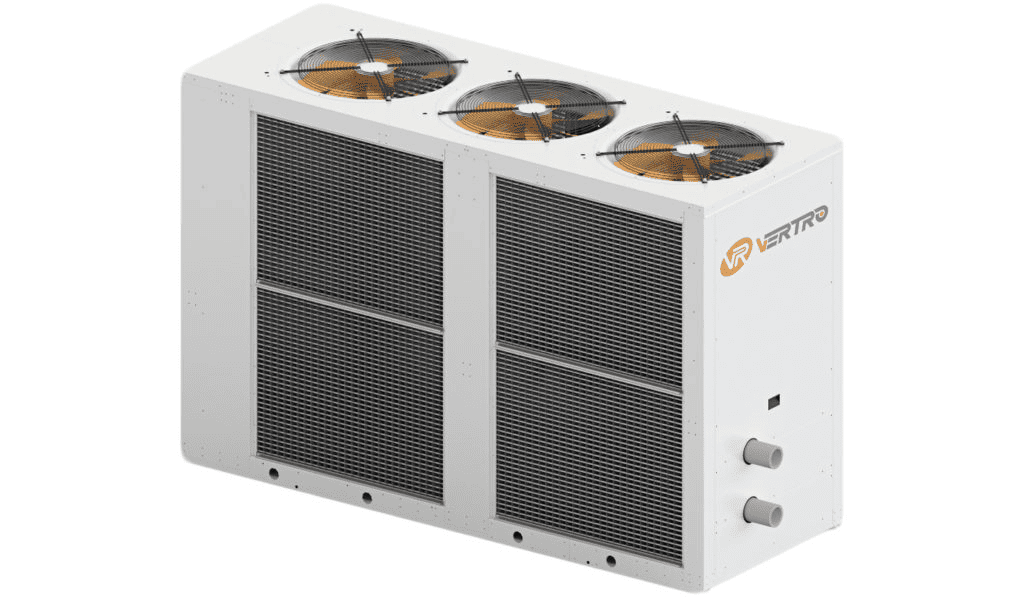

Чиллеры серии JSA предназначены для подготовки жидкого хладоносителя, подаваемого в секцию водяного охладителя центрального кондиционера.

Ключевые особенности:

Хладагент: фреон R410A;
Тип исполнения: только охлаждение;
Холодопроизводительность: от 43 до 245 кВт;
Диапазон рабочих температур окружающего воздуха от +5 до +44°С;
Коэффициент энергоэффективности: EER 3,2;
Максимально возможное содержание гликоля в смеси хладоносителя – 40% (для исполнений со встроенным насосом).

Ключевые особенности

Благодаря большому количеству ступеней регулирования холодопроизводительности во многих случаях отпадает необходимость установки бака-накопителя;
Сниженный уровень шума;
Защита испарителя от замерзания благодаря реле протока;
Возможность работы чиллера по температуре входящего и выходящего хладоносителя;
Специальный алгоритм управления гарантирует стабильную работу компонентов контура во всех режимах эксплуатации, а также равномерную наработку компрессоров и насосов;
Возможность подключения к системе диспетчеризации зданий BMS (опции EC, LW, MB);
Большой эксплуатационный ресурс;
При недостаточной производительности встроенных насосов чиллер может поставляться комплектно с выносным гидромодулем.

Блок управления

Блок управления расположен в отдельном отсеке внутри корпуса и включает в себя: контроллер, обеспечивающий управление чиллером, а также индикацию всех параметров: заданной и фактической температуры теплоносителя, реального времени, процента нагрузки, отображение состояния чиллера (работа / авария / блокировка), подключение к системе диспетчеризации по протоколам EC, LW или MB; вводной выключатель; реле контроля последовательности и наличия фаз; модули расширения контроллера; устройства защиты двигателей компрессоров и насосов от перегрузки по току; цепь защиты электродвигателей вентиляторов и компрессоров по температуре обмоток, высокому и низкому давлениям в холодильном контуре; регулятор скорости вращения вентиляторов; трансформатор низковольтного питания цепей автоматики; магнитные пускатели.

Компрессоры

Спиральные трехфазные компрессоры с подогревом картера и встроенной защитой двигателя от перегрузки.

Скачать

Скачать

Типоразмер		45	50	55	65	80	90	100	115	130	150	170	190	220	250
Охлаждение
Холодопроизводительность*	кВт	43	51	58	69	78	86	101	115	126	150	173	196	224	245
Компрессоры
Количество	шт.	3	3	3	4	4	6	6	6	6	6	6	6	6	6
Потребляемая мощность*	кВт	13,4	15,5	18	20,6	24	26,9	31,1	36	39,6	45,7	52,2	60	69	77,7
Максимальный рабочий ток	А	28,8	36,6	42,5	48,8	52	57,6	73,2	78	107,4	111,6	107,4	128,4	141,6	166
Максимальный пусковой ток	А	101	111	126	123	139	130	148	165	215	218	215	254	276	335
Количество холодильных контуров	шт.	1	1	1	2	2	2	2	2	2	2	2	2	2	2
Количество ступеней производительности	шт.	3	3	3	4	4	5	5	5	5	5	5	5	5	5
Cтупени производительности	%	0-33-66-100			0-25-50-75-100		0-33-50-67-84-100			0-33-50-67-84-100
Вентилятор конденсатора
Количество вентиляторов	шт.	2	2	2	2	2	2	2	2	2	2	3	3	3	3
Расход воздуха	м³/с	3,5	3,5	3,5	4,72	4,72	8	8	7,63	8,33	8,33	12,1	11,5	13,9	13,9
Питание	В/Гц/фаз	400/50/3+PE
Мощность	кВт	1,1	1,1	1,1	1,1	1,1	2,2	2,2	2,2	2,2	2,2	3,3	3,3	5	5
Электрические характеристики
Электропитание	В/Гц/фаз	400/50/3+PE
Максимальный рабочий ток блока без насосов	А	32,6	40,4	42,8	52,6	55,8	64,2	79,8	84,6	114	118,2	116,8	137,8	155,2	179
Максимальный рабочий ток блока с насосами «А»	А	34,8	42,6	45	55,6	58,8	67,2	84,2	89	118,4	122,6	121,2	143,8	****	****
Максимальный рабочий ток блока с насосами «В»	А	35,6	43,4	47,2	57	60,2	68,6	87,8	92,6	122	126,2	124,8	145,8	170,2	194
Максимальный рабочий ток блока с насосами «С»	А	38,6	46,4	48,8	58,6	61,8	72,2	87,8	95,6	125	133,2	131,8	159,8	177,2	201
Водяной контур
Расход воды	л/с	2	2,4	2,7	3,3	3,7	4,1	4,8	5,5	5,9	7,1	8,2	9,3	10,7	11,8
Потеря давления в пластинчатом теплообменнике	кПа	20	22	20	21	21	21	22	23	24	25	31	31	33	35
Полный напор насоса 1А, 2А	кПа	160/150	170/160	180/165	190/175	179/168	180/170	220/205	165/143	173/146	154/124	130/100	153/113	****	****
Полный напор насоса 1В, 2В	кПа	240/230	250/240	310/298	240/223	232/221	250/240	300/290	290/265	295/268	277/248	258/235	232/192	371/331	345/300
Полный напор насоса 1С, 2С	кПа	385/375	395/385	405/390	332/315	317/306	416/403	380/356	365/340	370/343	443/414	420/400	566/526	546/508	505/465
Минимальный объем системы для работы без аккумулирующего бака	м³	0,15	0,17	0,17	0,17	0,19	0,15	0,17	0,19	0,21	0,24	0,26	0,3	0,34	0,38
Объем расширительного бака**	л	8	8	8	8	12	12	12	12	18	18	18	18	18	18
Акустические характеристики
Уровень звукового давления***	дБ(А)	65	65	65	65	65	69	69	69	69	69	71	71	74	74

* условия: температура охлаждаемой воды от 12 до 7°С, температура окружающего воздуха 35°С.
** температура кипения +12°, температура конденсации
*** используемое компрессорное масло PVE320HV (FVC68D) (поливинилэфирное) везде, кроме моделей 190-250 — здесь POE160SZ (полиэфирное)
**** моделей с использованием насосов «А» нет
***** предварительное давление в расширительном баке 1,5 кгс/см2, устанавливается совместно с насосом
****** уровень звукового давления измерен в свободном звуковом поле на расстоянии 1 м от агрегата (со стороны всасывания) и 1,5 м от опорной поверхности согласно DIN 45635.
