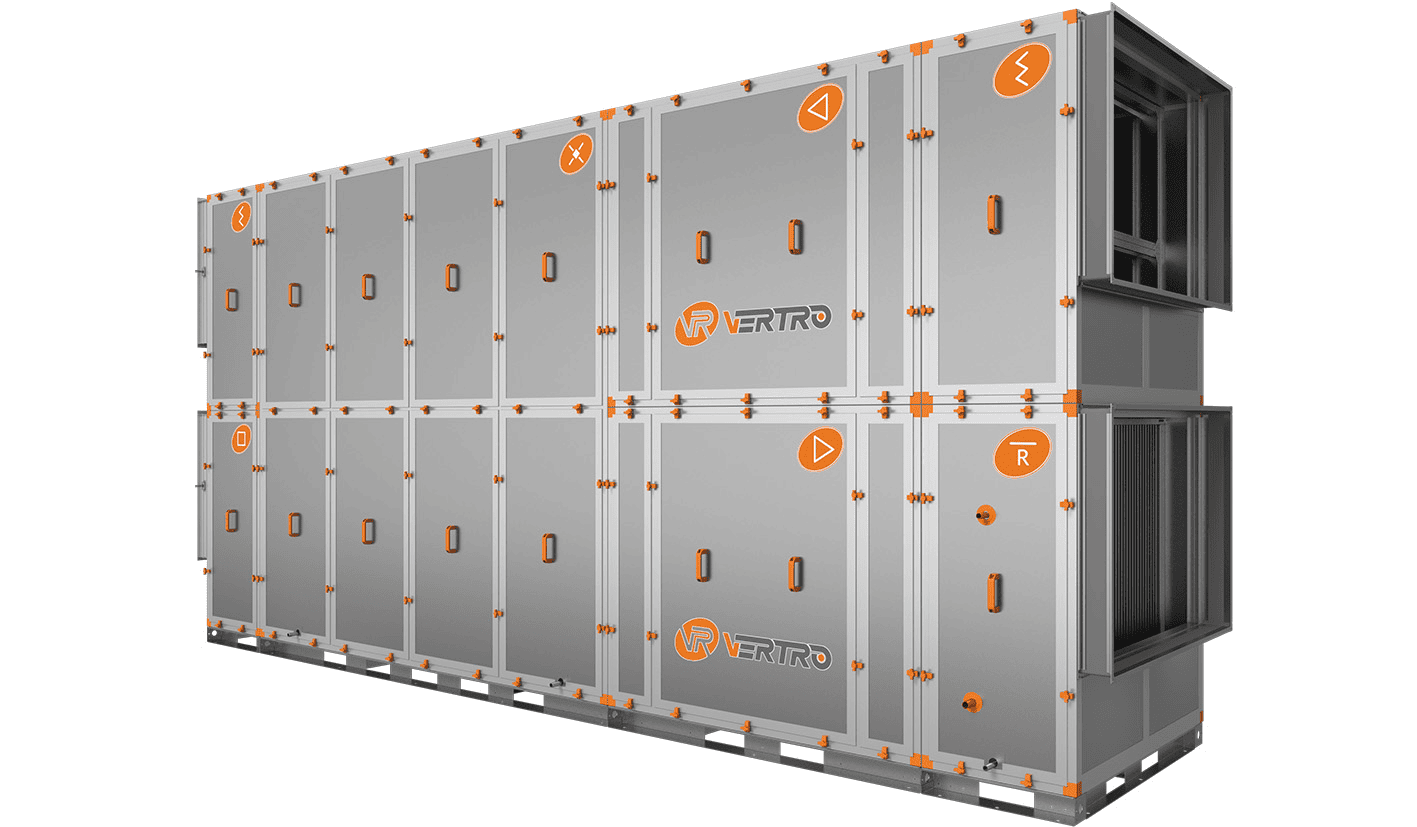

Приточно-вытяжные установки AVL, AVLD

Функциональные секции приточно-вытяжных установок AVL, AVLD

Вентилятор

• Предназначен для создания воздушного потока;
• Низкое энергопотребление за счет рабочего колеса с назад загнутыми лопатками, установленного на валу электродвигателя;
• Высокая эксплуатационная надежность благодаря встроенной защите электродвигателя от перегрева.

Вентилятор с резервным двигателем

• Предназначен для создания воздушного потока;
• Рабочее колесо установлено на валу резервного электродвигателя;
• Соединение электродвигателей через клиноременную передачу позволяет оперативно восстановить работоспособность системы в случае выхода из строя основного электродвигателя.

Водяной воздухонагреватель

• Предназначен для нагрева воздушного потока;
• Эффективный медно-алюминиевый теплообменник;
• Патрубки для слива теплоносителя и выпуска воздуха из контура теплообменника.

Электрический воздухонагреватель

• Предназначен для нагрева воздушного потока;
• Нагревательные элементы трубчатого типа с оребрением, выполненным из стальной гофрированной ленты;
• Мощность 30, 45, 60, 75, 90, 120 кВт;
• Оснащен двумя термостатами защиты от перегрева: по температуре воздуха и по температуре корпуса.

Водяной воздухоохладитель

• Предназначен для охлаждения воздушного потока;
• Эффективный медно-алюминиевый теплообменник;
• Пластиковый каплеуловитель препятствует попаданию конденсата, образовавшегося в процессе теплообмена, в систему воздуховодов;
• Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
• Тип холодоносителя – вода или незамерзающие смеси.

Фреоновый воздухоохладитель

• Предназначен для охлаждения воздушного потока;<
• Эффективный медно-алюминиевый теплообменник;
• Пластиковый каплеуловитель препятствует попаданию конденсата, образовавшегося в процессе теплообмена, в систему воздуховодов;
• Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
• Тип хладагента – R407C, R410a.

Фильтр

• Предназначен для очистки воздушного потока от пыли и других твёрдых частиц;
• Низкое аэродинамическое сопротивление;
• Высокая пылеёмкость (долгий срок службы);
• Степень очистки: G3, F5, F7, F9, H11, H12, H13, H14.

Шумоглушитель

• Предназначен для снижения аэродинамического шума, создаваемого вентилятором в центральных кондиционерах;
• Эффективное шумопоглощение в широком диапазоне частот;
• Шумопоглощающий материал – минеральная вата.

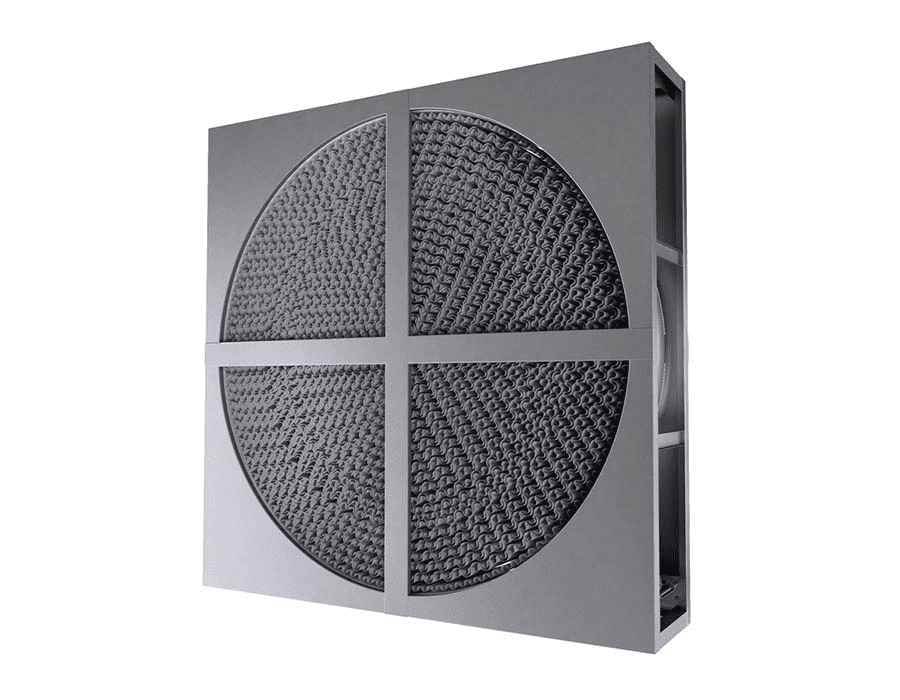

Роторный регенератор

• Предназначен для снижения энергетических затрат за счёт утилизации тепла вытяжного воздуха;
• КПД утилизации до 80%;
• Щёточные уплотнители из войлока минимизируют переток между приточным и вытяжным воздухом;
• Минимальный риск обмерзания.

Пластинчатый рекуператор

• Предназначен для снижения энергетических затрат за счёт утилизации тепла вытяжного воздуха;
• КПД утилизации до 60%;
• Обводной канал на приточной части используется для защиты рекуператора от обмерзания в холодный период года и позволяет избежать нежелательной рекуперации в теплый период года.

Гликолевый рекуператор

• Предназначен для снижения энергозатрат за счёт утилизации тепла вытяжного воздуха;
• Отсутствие перетечек между потоками приточного и вытяжного воздуха;
• КПД утилизации до 50%;
• Эффективный 8-рядный медно-алюминиевый теплообменник;
• Вытяжная часть оснащена каплеуловителем с поддоном для сбора и отвода конденсата.

Регулирующая заслонка

• Предназначена для перекрытия вентиляционного канала и регулирования потока воздуха;
• Корпус и поворотные лопатки из алюминиевого профиля;
• Шестерёнчатый привод из термостойкого пластика;
• Резиновые уплотнители на каждой поворотной лопатке для увеличения герметичности и снижения риска примерзания;
• Шток квадратного сечения для исключения проскальзывания.

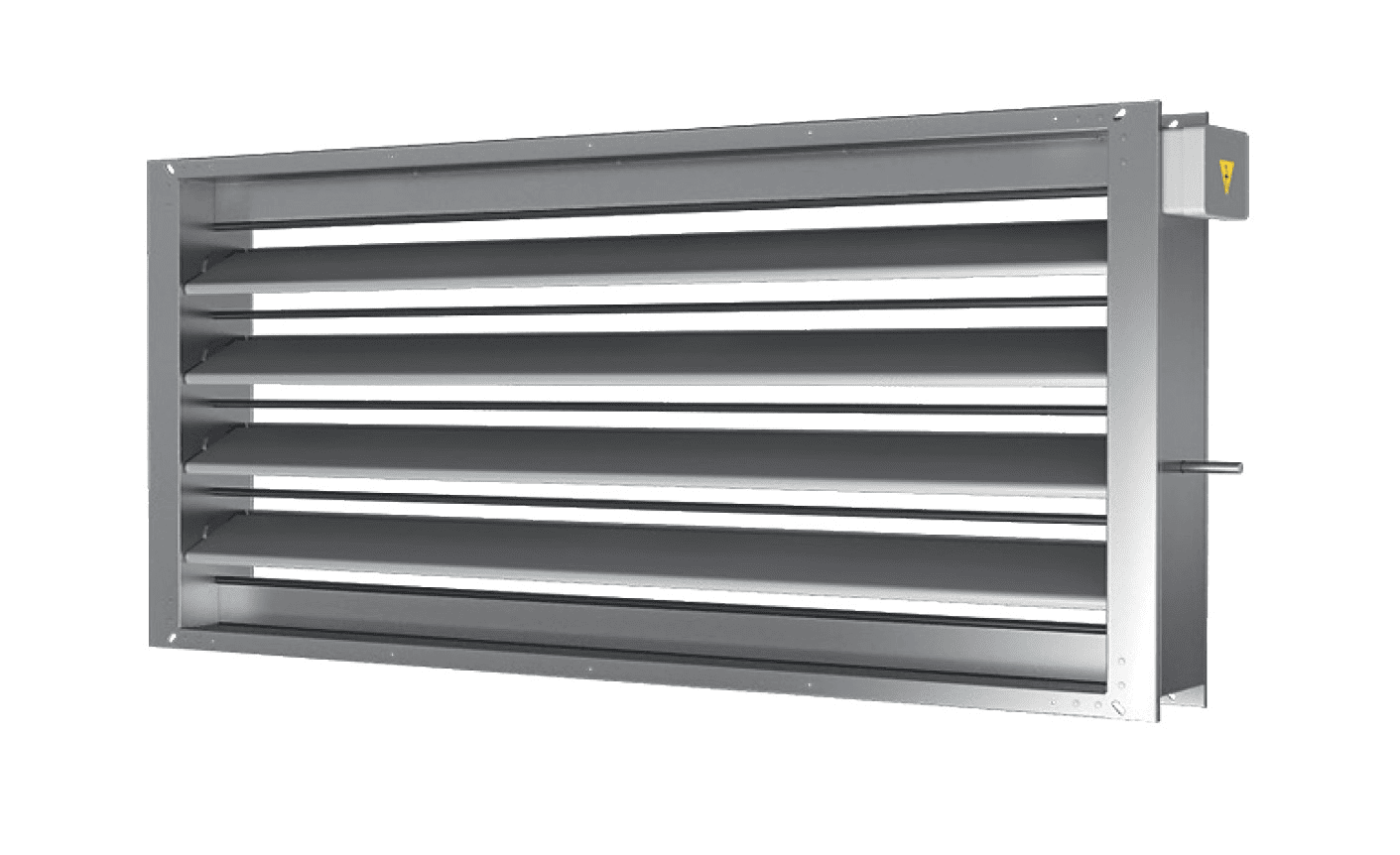

Регулирующая заслонка утепленная (КВУ)

• Предназначена для перекрытия вентиляционного канала;
• Корпус из оцинкованой стали, лопатки из алюминиевого профиля с замковым примыканием;
• Рычажно-тяговый механизм передачи движения от привода к лопаткам;
• ТЭНы для подогрева мест соприкосновения лопаток;
• Клеммная коробка на корпусе для подключения.
