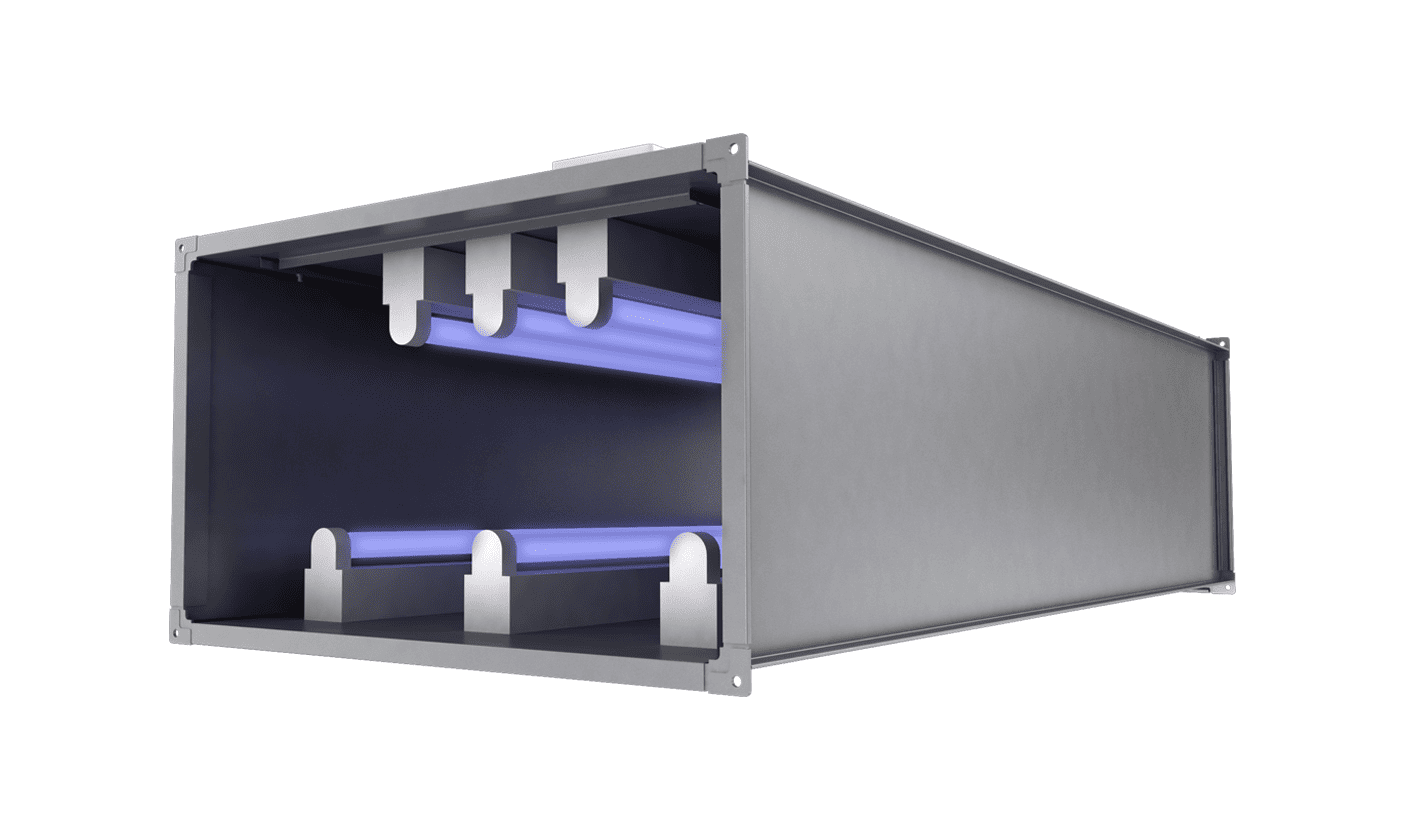

Купить бактерицидную секцию UFB в Минске

Назначение:

Предназначены для обеззараживания воздуха ультрафиолетовым излучением в системах вентиляции и кондиционирования воздуха медицинских, детских, спортивных и других помещений.

Типы помещений, подлежащих оснащению бактерицидным оборудованием

1 КАТЕГОРИЯ (H_v= 385 Дж / м³)

операционные;
предоперационные;
родильные;
стерильные зоны ЦСО;
детские палаты роддомов.

2 КАТЕГОРИЯ (H_v= 256 Дж / м³)

перевязочные;
палаты реанимационных отделений;
помещения нестерильных зон ЦСО;
бактериологические и вирусологические лаборатории;
фармацевтические цеха.

3 КАТЕГОРИЯ (H_v= 167 Дж / м³)

палаты;
кабинеты и другие помещения ЛПУ (не включенные в 1 и 2 категории).

4 КАТЕГОРИЯ (H_v= 130 Дж / м³)

детские игровые комнаты;
школьные классы;
бытовые помещения общественных и промышленных зданий с большим скоплением людей при длительном пребывании.

5 КАТЕГОРИЯ (H_v= 105 Дж / м³)

общественные туалеты и лестничные площадки помещений ЛПУ

Ключевые особенности:

Корпус из оцинкованной стали марки 08ПС;
Вариант специсполнения – коррозионностойкий (нержавеющая сталь);
Оснащены бактерицидными газоразрядными лампами низкого давления с потребляемой электрической мощностью 75 Вт и длиной волны УФ излучения 253,7 нм;
Для доступа к лампам в конструкции корпуса предусмотрена откидная крышка.

Методика подбора

Методика расчета (в соответствии с руководством Минздрава Р 3.531904-04, пр. 4).

Требуемое количество бактерицидных ламп рассчитывается по формуле:

N_л = (L_тр × H_v × К_э) / (Ф_бк.л × Кф × 3600)

где N_л – требуемое количество ламп;
L_тр– расход воздуха, м³/ч.;
H_v – требуемая объемная бактерицидная доза, Дж/м³.;
Кз – коэффициент запаса, (для приточно-вытяжной вентиляции 1,5);
Ф_бк.л – бактерицидный поток 1-й лампы, (26,5 Вт);
К_ф – коэффициент использования бактерицидного потока (для голых цилиндрических ламп 0,9).

Следовательно, конечная формула для расчета:

N_л = (L_тр× H_v × 1,5) / (26,5 × 0,9 × 3600) = (L_тр × H_v ) / 57240

Далее выбирается секция/несколько секций с большим, чем расчетный, суммарным количеством ламп. При этом расход воздуха через выбранную секцию не должен превышать максимально допустимого.

ПРИМЕР РАСЧЁТА

Дано: L_тр = 4000 м³/ч, 3-я категория помещения.

Расчет: N_л = (4000 × 167) / 57240 ≈ 12 ламп

Выбираем секцию UFB 60-35/222 c 14 лампами.

При нехватке бактерицидного потока на одной секции можно установить несколько секций последовательно.

Типоразмер	Обозначение	Сумм. бакт. поток, Дж/м³	Макс. расход воздуха, м³/ч	Масса, кг	Мощн. ламп, кВт	Кол-во ламп, шт
40-20	UFB 40-20	143	1700	42	0,68	9
40-20	UFB 40-20	95	1700	33,5	0,45	6
40-20	UFB 40-20	63	1700	27,4	0,3	4
40-20	UFB 40-20	32	1700	21,3	0,15	2
50-25	UFB 50-25	159	2700	48,5	0,75	10
50-25	UFB 50-25	111	2700	40,5	0,53	7
50-25	UFB 50-25	63	2700	31,5	0,3	4
50-25	UFB 50-25	32	2700	25,4	0,15	2
50-30	UFB 50-30	174	3200	51,5	0,83	11
50-30	UFB 50-30	111	3200	41,5	0,53	7
50-30	UFB 50-30	79	3200	36,2	0,38	5
50-30	UFB 50-30	47	3200	30,1	0,22	3
60-30	UFB 60-30	190	3800	57,7	0,9	12
60-30	UFB 60-30	127	3800	47	0,6	8
60-30	UFB 60-30	79	3800	38,8	0,38	5
60-30	UFB 60-30	47	3800	32,7	0,22	3
60-35	UFB 60-35	222	4500	65	1,05	14
60-35	UFB 60-35	143	4500	52,4	0,68	9
60-35	UFB 60-35	95	4500	45,3	0,45	6
60-35	UFB 60-35	63	4500	39,2	0,3	4
70-40	UFB 70-40	270	6000	91,5	1,28	17
70-40	UFB 70-40	174	6000	75,3	0,83	11
70-40	UFB 70-40	111	6000	64,5	0,53	7
70-40	UFB 70-40	63	6000	55,4	0,3	4
80-50	UFB 80-50	302	8600	103,5	1,43	19
80-50	UFB 80-50	206	8600	88	0,98	13
80-50	UFB 80-50	127	8600	74	0,6	8
80-50	UFB 80-50	79	8600	64,9	0,38	5
90-50	UFB 90-50	365	9700	118,5	1,73	23
90-50	UFB 90-50	238	9700	97	1,13	15
90-50	UFB 90-50	159	9700	83,2	0,75	10
90-50	UFB 90-50	95	9700	71	0,45	6
100-50	UFB 100-50	397	10800	127,3	1,88	25
100-50	UFB 100-50	270	10800	105,7	1,28	17
100-50	UFB 100-50	190	10800	92,2	0,9	12
100-50	UFB 100-50	111	10800	77	0,53	7
