Назначение:

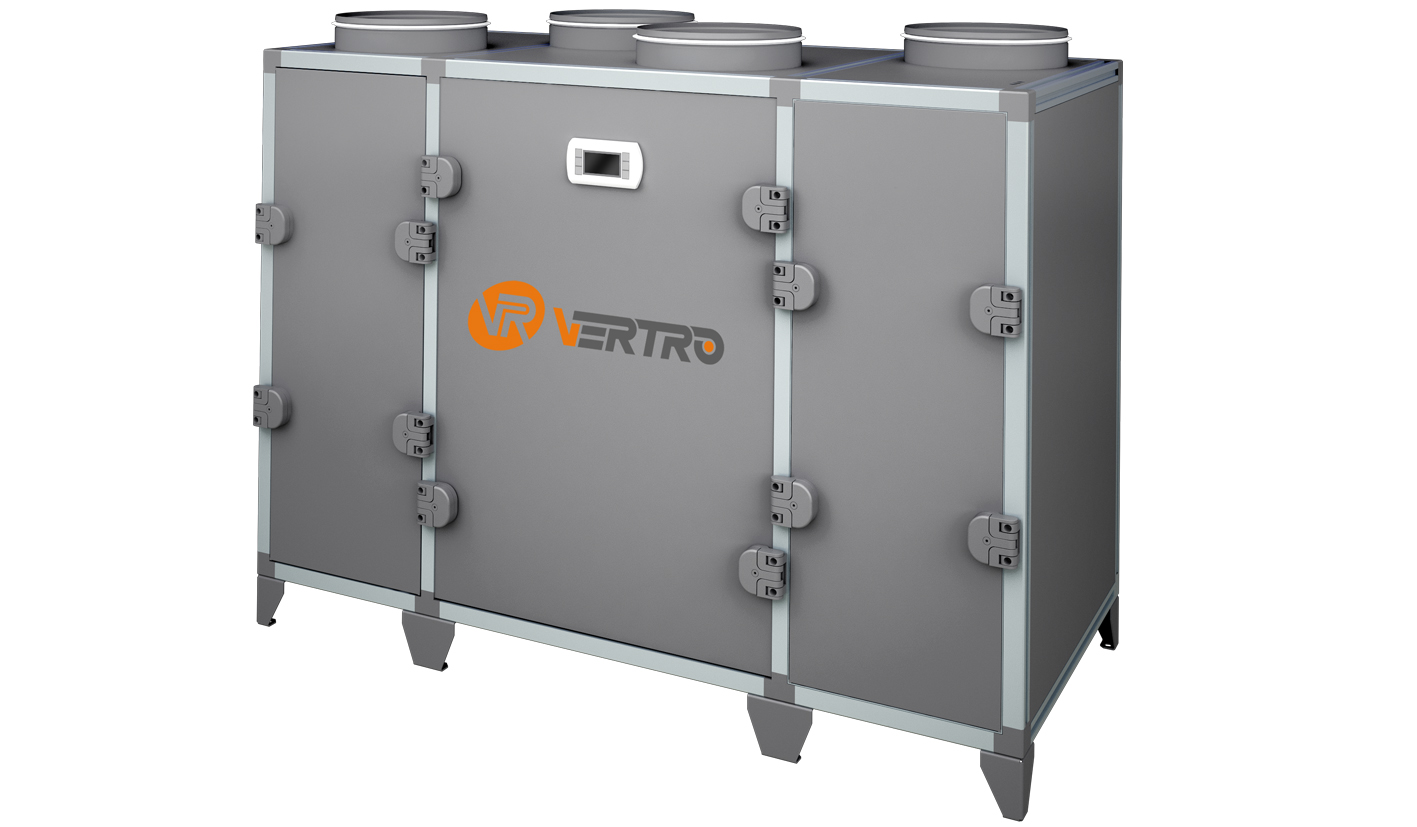

Мини приточно-вытяжные установки VERTRO AVS предназначены для вентиляции небольших помещений (коттеджи, квартиры, офисы, магазины и т.п.), где важны минимальные габаритные размеры.
Ключевые особенности:
- Напольные вентиляционные агрегаты, обеспечивающие фильтрацию, нагрев, подачу свежего воздуха и удаление загрязненного.
- 7 типоразмеров производительностью от 400 до 3800 м3/час.
- Типоразмеры 400-1600 имеют круглое соединение с воздуховодами, типоразмеры 2200-3800 — прямоугольное.
- Теплоутилизаторы: роторный регенератор и пластинчатый рекуператор.
- Внутренняя установка.
- Исполнения: выброс вверх и выброс в стороны.
Преимущества
- Низкое потребление электроэнергии за счет применения высокоэффективных рабочих колес вентиляторов с назад загнутыми лопатками, установленными непосредственно на валу электродвигателя.
- Компактные габариты и небольшой вес.
- Эффективная теплоутилизация: регенерация до 85%, перекрестная рекуперация до 70%.
- Простой и удобный монтаж.
- Удобство в обслуживании.
Нагреватели
Электрический. Нагревательные элементы трубчатого типа изготовлены из нержавеющей стали и укреплены алюминиевыми распорками для предотвращения вибраций. Скорость потока воздуха через нагреватель должна быть не менее 1 м/с. Защита от перегрева двумя встроенными термостатами, гарантирующая безопасную и надежную работу электрических нагревателей.
Водяной. Поверхность теплообмена изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Типоразмеры 400-1600 — однорядные теплообменники, типоразмеры 2200-3800 — двухрядные.
Фильтры
В приточных частях установки в качестве грубой очистки используется предфильтр G2, в качестве тонкой – кассетный фильтр F7. В вытяжной части – кассетный фильтр G3. Опционально имеется возможность установки кассетного угольного фильтра.
Автоматика
К установкам предлагается комплект автоматики (блоки управления, датчики и т.д.), обеспечивающий надёжную защиту, точную работу и гибкое управление.
Вентиляторы
Используется рабочее колесо с назад загнутыми лопатками, выполненные из оцинкованного стального листа. В качестве привода вентиляторов используются компактные асинхронные однофазные двигатели с внешним ротором (типоразмеры 400-1100) и трёхфазные асинхронные электродвигатели (типоразмеры 1600-3800).
Корпус
Тепло- и звукоизоляционные трёхслойные сэндвич-панели толщиной 35 мм. Съёмные сервисные панели. Алюминиевый прочный профиль каркаса секций, соединённый пластиковыми угловыми элементами, обеспечивающий жёсткую конструкцию установок.
Теплоутилизаторы
Тепловая энергия воздуха передается приточному воздуху через пластинчатый рекуператор или роторный регенератор. Поверхность теплообмена пластинчатого рекуператора образована пакетом алюминиевых пластин, между которыми происходит перекрёстное движение приточного и вытяжного воздуха. КПД рекуперации достигает 70%. Поверхность теплообмена роторного регенератора представляет собой вращающийся барабан из волнообразных алюминиевых лент, обеспечивающих высокоэффективную теплопередачу. КПД рекуперации достигает 85%.
Маркировка
AVS 700 – V – RC – E1,5 – UGF – R
AVS – тип установки
700 – типоразмер
V – Напольное исполнение с выбросом вверх, S – напольная выброс в стороны
RC – Тип теплоутилизатора (RC – пластинчатый рекуператор, RG – роторный регенератор)
E – Тип нагревателя, мощность (E – электрический, W – водяной, кВт)
UGF – Угольный фильтр (доп. опция)
R – для исполнения S: L – левая сторона обслуживания, R – правая сторона обслуживания
