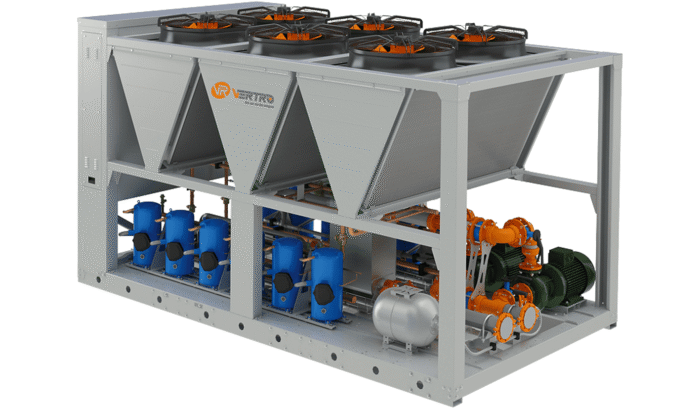

Купить моноблочный чиллер в Минске

Назначение:

Моноблочные чиллеры TBA предназначены для подготовки жидкого хладоносителя, подаваемого в секцию водяного охладителя центрального кондиционера.

Ключевые особенности:

Хладагент: фреон R410A;
Тип исполнения: только охлаждение;
Холодопроизводительность: от 284 до 1074 кВт;
Диапазон рабочих температур окружающего воздуха от +5 до +43°С;
Коэффициент энергоэффективности: EER 3,2;
Максимально возможное содержание гликоля в смеси хладоносителя составляет 40% (для исполнений со встроенным насосом).

Ключевые особенности

Большое количество ступеней регулирования холодопроизводительности позволяет отказаться от применения дополнительных внешних аккумулирующих емкостей.
Высокий холодильный коэффициент и минимальное энергопотребление при частичных нагрузках.
Использование высокоэффективных микроканальных теплообменников конденсатора позволило снизить габариты и вес разработанных чиллеров, а также минимизировать заправку хладагентом.
Алгоритм управления чиллером обеспечивает стабильную работу компонентов холодильного контура в расчетных режимах эксплуатации, а также равномерную наработку компрессоров и насосов.
Большой выбор встроенных насосов с разными напорными характеристиками позволяет оптимально подобрать модификацию встроенного гидромодуля под необходимые характеристики сети.
Отсутствие необходимости во внешней гидравлической насосной станции.
Тестирование всех параметров работы чиллера производится на уникальном высокоточном заводском стенде.
Все выпускаемые модели поставляются заправленные хладагентом.
При недостаточной производительности встроенных насосов может поставляться комплектно с выносным гидромодулем.

Блок управления:

В состав блока управления входят следующие компоненты: главный выключатель с устройством блокировки дверей; автоматические выключатели для всех компрессоров и цепей управления; свободно-программируемый контроллер со встроенным дисплеем; контроллер, обеспечивающий управление чиллером, а также индикацию всех параметров: заданной и фактической температуры теплоносителя, реального времени, процента нагрузки, отображение состояния чиллера (работа / авария / блокировка), подключение к системе диспетчеризации по протоколам EC, LW или MB.

Исполнения

Без насосов.
Один встроенный низконапорный циркуляционный насос;
Один встроенный средненапорный циркуляционный насос;
Один встроенный высоконапорный циркуляционный насос;
Два встроенных низконапорных циркуляционных насоса (ротация по наработке);
Два встроенных средненапорных циркуляционных насоса (ротация по наработке);
Два встроенных высоконапорных циркуляционных насоса (ротация по наработке).

TBA Паспорт

848 КБ

Скачать

TBA Руководство по монтажу и эксплуатации (ч.1)

5 МБ

Скачать

TBA Руководство по монтажу и эксплуатации (ч.2)

6 МБ

Скачать

TBA Сертификат

512 КБ

Скачать

Типоразмер		270	310	370	430	470	500	550	590	650	740	810	900	980	1100
Охлаждение
Холодопроизводительность*	кВт	284	315	371	412	454	489	530	563	623	704	767	860	947	1074
Компрессоры
Количество	шт	6	8	8	10	10	12	12	12	10	12	10	12	10	12
Количество холодильных контуров	шт	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Количество ступеней холодопроизводительности	шт	5	7	7	9	9	11	11	11	9	11	9	11	9	11
Вентилятор конденсатора
Количество вентиляторов	шт.	4	4	6	6	6	6	6	8	8	8	10	10	12	12
Расход воздуха	м³/с	22,78	22,78	34,33	34,33	34,33	34,33	34,33	45,78	45,78	45,78	57,22	57,22	68,67	68,67
Электрические характеристики
Электропитание	В/Гц/фаз	400 / 50 / 3+N+PE
Полная мощность без насосов*	кВт	90	101	118	131	145	157	171	180	200	227	246	277	304	346
Максимальный рабочий ток без насосов	А	215	236	281	314	343	362	383	423	450	503	558	618	687	771
Максимальный пусковой ток без насосов	А	363	360	439	421	491	474	551	559	601	523	577	637	714	797
Максимальный рабочий ток с низконапорными насосами 1А, 2А	А	225	246	291	325	356	375	396	436	463	530	590	650	720	809
Максимальный рабочий ток с средненапорными насосами 1В, 2В	А	228	250	295	327	362	381	402	442	482	535	596	655	739	823
Максимальный рабочий ток с высоконапорными насосами 1С, 2С****	А	235	256	301	334	369	388	410	449	477	503	558	618	687	771
Водяной контур
Расход воды*	л/с	13,56	15,03	17,71	19,68	21,69	23,36	25,32	26,9	29,77	33,64	36,65	41,09	45,25	51,31
Потеря давления в теплообменнике*	кПа	41	58	71	57	80	65	83	70	69	88	45	67	49	70
Располагаемое статическое давление 1А, 2А	кПа	215	205	195	200	217	206	205	198	186	195	187	180	233	211
Располагаемое статическое давление 1В, 2В	кПа	295	290	270	275	300	296	281	310	334	330	310	300	280	300
Располагаемое статическое давление 1С, 2С	кПа	380	365	355	365	380	380	371	367	350	400	360	330	430	400
Минимальный объем системы для работы без аккумулирующего бака	м³	0,42	0,4	0,45	0,39	0,49	0,4	0,51	0,52	0,67	0,69	0,88	0,79	1,11	1,03
Объем расширительного бака**	л	24	24	24	24	24	24	50	50	50	50	50	50	50	50
Акустические характеристики
Уровень звукового давления***	дБ(А)	76	76	79	79	80	79	80	81	85	86	85	86	86	87

1А – чиллер со встроенным низконапорным циркуляционным насосом
1B – чиллер со встроенным средненапорным циркуляционным насосом
1C – чиллер со встроенным высоконапорным циркуляционным насосом
2А – чиллер с двумя встроенными низконапорными циркуляционными насосами
2B – чиллер с двумя встроенными средненапорными циркуляционными насосами
2C – чиллер с двумя встроенными высоконапорными циркуляционными насосами

* Условия: температура воды входящей 12°С, выходящей 7°С, температура окружающего воздуха 35°С.
** Установлен в чиллерах со встроенными насосами, предварительное давление в расширительном баке 1,5 атм.
*** Уровень звукового давления измерен в свободном звуковом поле на расстоянии 1 м от чиллера (со стороны всасывания) и 1,5 м от опорной поверхности согласно DIN 45635.
