Назначение:

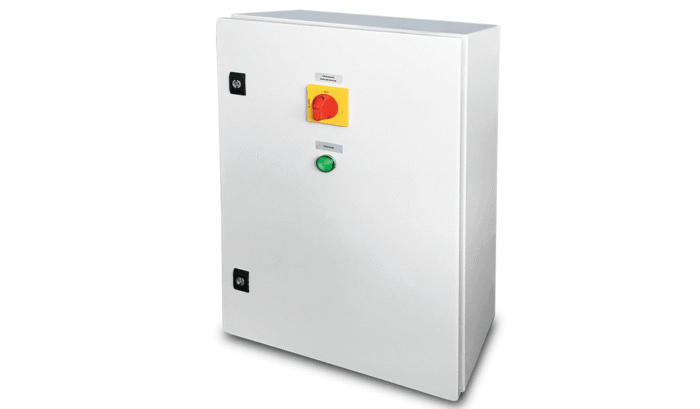

Силовые щиты UM-E используются для подачи питания на канальные электрические воздухонагреватели NPE, а также на секции электрических воздухонагревателей центральных кондиционеров AV, AVM, AVMD, AVL, AVLD мощностью от 45 кВт (на нагреватели мощностью до 30 кВт подача питания осуществляется непосредственно с блоков управления UM VR-E, UM CR3/CR4- E и UM CA-E).
Ключевые особенности:
- Корпус щита выполнен из металла. Степень защиты корпуса при закрытой крышке — IP 65.
Функции:
- Подключение и защита электрических воздухонагревателей мощностью от 45 кВт;
- Внешнее управление нагревателя (тип сигнала – сухой контакт) в 2 ступени мощности (щиты 2х2);
- Внешнее управление нагревателя (тип сигнала – сухой контакт) в 4 ступени мощности (щиты 2х4);
- Внешняя индикация «авария» (тип сигнала – сухой контакт);
- Индикация наличия питания.
Тип исполнения:
- UM-E45 (2×2) – силовой щит для подключения электрических воздухонагревателей мощностью до 45 кВт с 2-мя ступенями мощности (22,5 кВт + 22,5 кВт).
- UM-E45 (2×4) – силовой щит для подключения электрических воздухонагревателей мощностью до 45 кВт с 4-мя ступенями мощности (7,5 кВт + 15 кВт + 7,5 кВт + 15 кВт).
- UM-E60 (2×2) – силовой щит для подключения электрических воздухонагревателей мощностью до 60 кВт с 2-мя ступенями мощности (30 кВт + 30 кВт).
- UM-E60 (2×4) – силовой щит для подключения электрических воздухонагревателей мощностью до 60 кВт с 4-мя ступенями мощности (15 кВт + 15 кВт + 15 кВт + 15 кВт).
- UM-E75 (2×2) – силовой щит для подключения электрических воздухонагревателей мощностью до 75 кВт с 2-мя ступенями мощности (37,5 кВт + 37,5 кВт).
- UM-E75 (2×4) – силовой щит для подключения электрических воздухонагревателей мощностью до 75 кВт с 4-мя ступенями мощности (15 кВт + 22,5 кВт + 15 кВт + 22,5 кВт).
- UM-E90 (2×4) – силовой щит для подключения электрических воздухонагревателей мощностью до 90 кВт с 4-мя ступенями мощности (22,5 кВт + 22,5 кВт + 22,5 кВт + 22,5 кВт).
- UM-E120 (2×4) – силовой щит для подключения электрических воздухонагревателей мощностью до 120 кВт с 4-мя ступенями мощности (30 кВт + 30 кВт + 30 кВт + 30 кВт).
