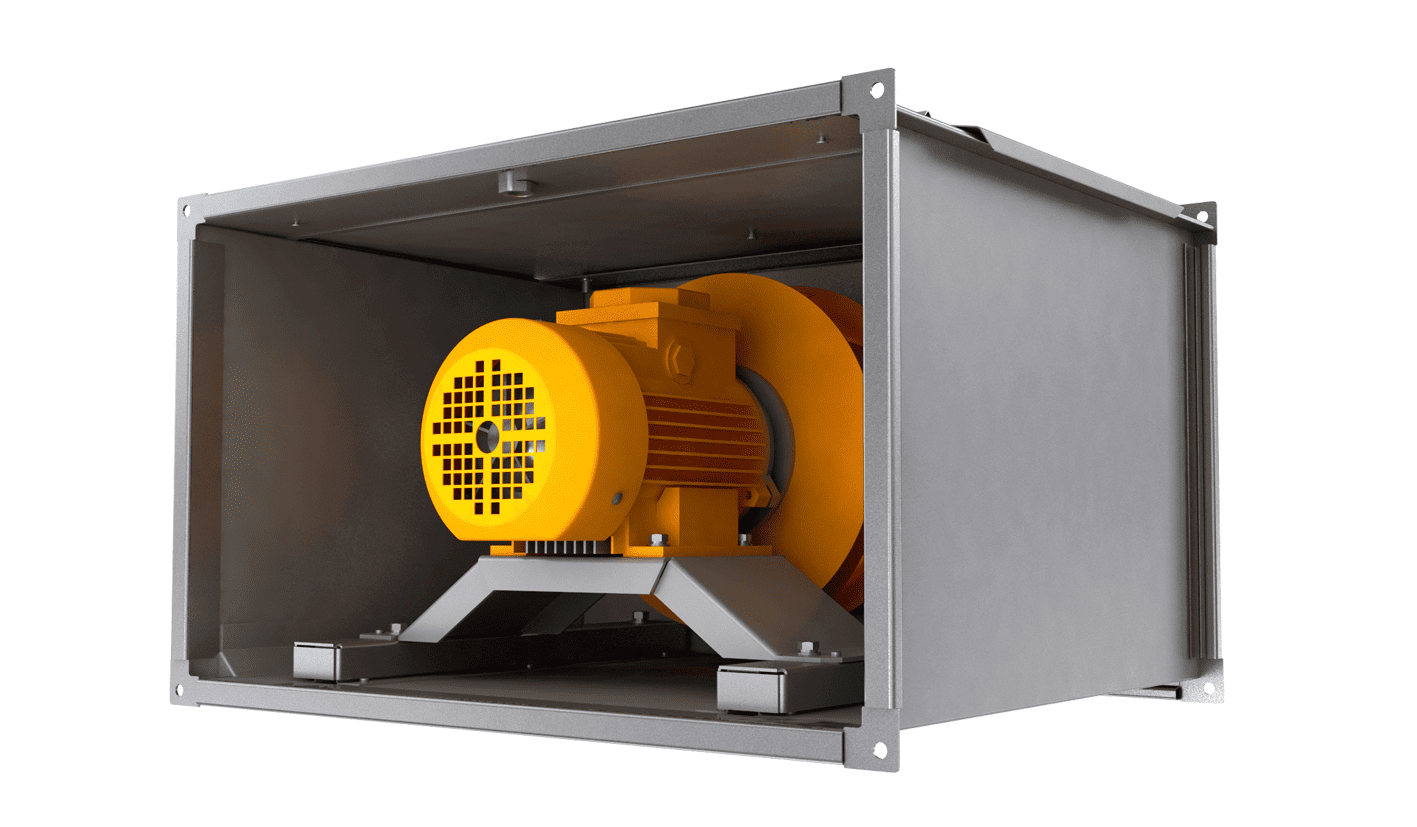

Купить вентилятор канальный прямоугольный VL в Минске

Назначение:

Вентиляторы VL используются для перемещения воздуха и неагрессивных газовых смесей в системах приточно-вытяжной общеобменной вентиляции c прямоугольным сечением воздуховодов. Монтируются в любом положении.

Корпус из оцинкованной стали, оборудованный съемной сервисной панелью и кабельным вводом;
Вариант специсполнения – коррозионностойкий (нержавеющая сталь);
Повышенная производительность благодаря конструкции на базе свободного рабочего колеса (без спирального корпуса);
Низкое энергопотребление за счет рабочего колеса с назад загнутыми лопатками, установленного на валу электродвигателя;
Высокая эксплуатационная надежность благодаря встроенной защите электродвигателя от перегрева;
Температура перемещаемого воздуха от-40°С до +40°С.

VK, VP, VL отказное письмо

699 КБ

Скачать

VK, VP, VL Сертификат

Скачать

Скачать

Скачать

Скачать

Обозначение	Макс. расход воздуха, м³/ч***	Макс. статич. давление, Па***	Макс. скорость вращения,	Напряжение питания двигателя,	Мощность	Макс.	Щит управления вентилятором при подключении напрямую	Щит управления вентилятором при подключении через рекомендуемый регулятор скорости	Рекомендуемый регулятор скорости
Обозначение	Макс. расход воздуха, м³/ч***	Макс. статич. давление, Па***	об/мин	В	двигателя, кВт	рабочий ток, А	Щит управления вентилятором при подключении напрямую		Рекомендуемый регулятор скорости
VL 40-20/18.2D	680	320	2710	3~380 / 3~220*	0,25	0,71 / 1,24*	UM-V5-TK3	UM-V-1R2,2	GS51-O2-0075A4
VL 50-25/20.2D	1150	410	2710	3~380 / 3~220*	0,25	0,71 / 1,24*	UM-V5-TK3	UM-V-1R2,2	GS51-O2-0075A4
VL 50-25/22.2D	1600	530	2740	3~380 / 3~220*	0,55	1,30 / 2,30*	UM-V5-TK3	UM-V-1R2,2	GS51-O2-0075A4
VL 50-30/22.2D	1680	540	2740	3~380 / 3~220*	0,55	1,30 / 2,30*	UM-V5-TK3	UM-V-1R2,2	GS51-O2-0075A4
VL 50-30/25.2D	2300	630	2730	3~380 / 3~220*	0,75	1,83 / 3,20*	UM-V5-TK3	UM-V-1R2,2	GS51-O2-0075A4
VL 60-30/25.2D	2350	640	2730	3~380 / 3~220*	0,75	1,83 / 3,20*	UM-V5-TK3	UM-V-1R2,2	GS51-O2-0075A4
VL 60-30/28.2D	3400	780	2770	3~380 / 3~220*	1,1	2,50 / 4,3*	UM-V5-TK3	UM-V-1R2,2	GS51-O2-0150A7
VL 60-35/28.2D	3400	800	2770	3~380 / 3~220*	1,1	2,50 / 4,3*	UM-V5-TK3	UM-V-1R2,2	GS51-O2-0150A7
VL 60-35/31.2D	4700	1060	2800	3~380 / 3~220*	1,5	3,32 / 5,78*	UM-V5-TK3	UM-V-1R2,2	GS51-O2-0150A7
VL 70-40/31.2DM	4800	1060	2800	3~380 / 3~220*	1,5	3,32 / 5,78*	UM-V5-TK3	UM-V-1R2,2	GS51-O2-0150A7
VL 70-40/31.2D**	4800 (5700)**	1060 (1500)**	2840 (3300)**	3~380	2,2	4,6	UM-V5-TK3	UM-V-3R2,2	GS51-T4-0220A5
VL 70-40/35.2D	6800	1350	2840	3~380	3	6	UM-V5-TK3	UM-V-3R5	GS51-T4-0300A7
VL 80-50/35.2D	7400	1350	2840	3~380	3	6	UM-V5-TK3	UM-V-3R5	GS51-T4-0300A7
VL 80-50/40.4D**	4600 (8400)**	450 (1400)**	1420 (2490)**	3~380	3	4,6	UM-V5-TK3	UM-V-3R5	GS51-T4-0300A7
VL 90-50/35.2D	7500	1350	2840	3~380	3	6	UM-V5-TK3	UM-V-3R5	GS51-T4-0300A7
VL 90-50/40.2D	9800	1680	2880	3~380	5,5	10,7	UM-V7,5-TK3-PPD	UM-V-3R11	GS51-T4-0550A13
VL 90-50/40.4D**	4600 (8300)**	450 (1400)**	1420 (2510)**	3~380	3	6,4	UM-V5-TK3	UM-V-3R5	GS51-T4-0300A7
VL 100-50/40.2D	9800	1680	2880	3~380	5,5	10,7	UM-V7,5-TK3-PPD	UM-V-3R11	GS51-T4-0550A13
VL 100-50/45.4D**	7500 (11500)**	500 (1400)**	1430 (2230)**	3~380	4	8,4	UM-V5-TK3	UM-V-3R5	GS51-T4-0400A9

*питание и ток двигателя при подключении через рекомендуемый регулятор скорости (отмечено, если питание и ток отличаются от подключения напрямую).
**при «разгоне» двигателя частотным регулятором скорости (если отсутствует, регулирование возможно только «вниз»).
*** максимальный расход приведен для минимального рабочего давления, максимальное давление указано при минимальном расходе
