Купить выносной гидромодуль JVP для работы с чиллерами JSH в Минске

Назначение:

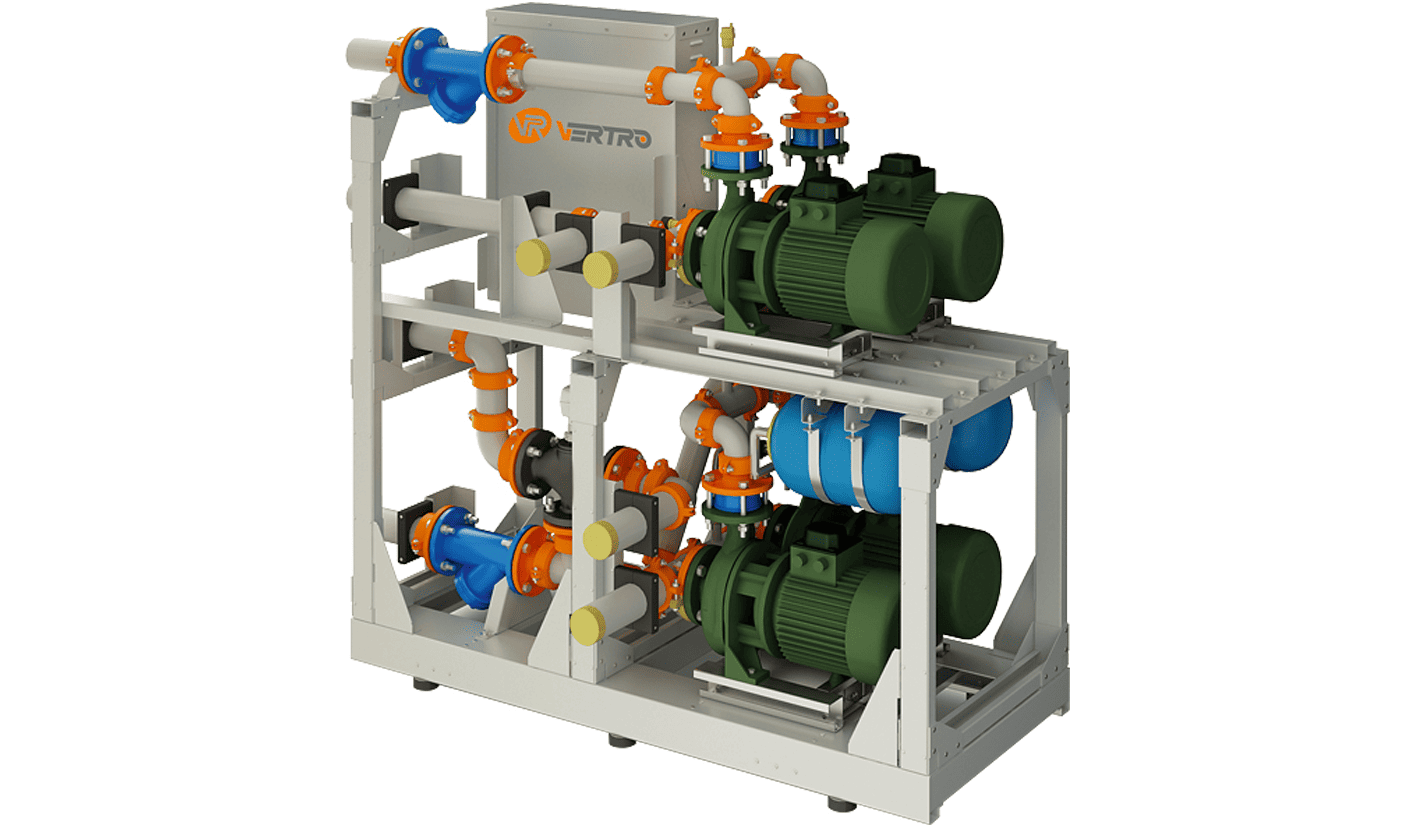

Выносные гидромодули VERTRO JVP обеспечивают циркуляцию хладоносителя в системах холодоснабжения.

Ключевые особенности:

Варианты исполнения:
– С одним насосом;
– С двумя насосами.
Располагаемый статический напор до 450 кПа.
Содержание гликоля в смеси хладоносителя – максимум 40%.
Диапазон температур перекачиваемой жидкости от 0°С до +80°С.
Контур драйкулера содержит смесительный вентиль, регулирующий подачу теплоносителя в конденсатор чиллера.

Корпус

Несущий корпус из оцинкованной листовой стали с двухсторонней окраской порошковым полиэфирным покрытием, отличающийся высокой стойкостью к атмосферным осадкам. Крепежные элементы из оцинкованной стали. Высокая прочность конструкции и устойчивость к вибрациям (в комплект поставки входят резиновые виброизоляторы).

Насосы

Центробежные насосы с трехфазным асинхронным двигателем.

Гидравлический контур

Два независимых гидравлических контура (контур потребителя и контур драйкулера). Контуры собраны на разъемных грувлочных соединениях.

Щит управления

Расположен в отдельном шкафу, установленном на корпусе. Возможность подключения реле протока (контур драйкулера). Возможность управления насосами вручную (местное управление) и дистанционно (сухие контакты).

Комбинации чиллеров с выносными гидромодулями

Типоразмер гидромодуля JVP	039	048	054	064	072	079	096	107	128	145	163	190
Типоразмер чиллера JBH	039	048	054	064	072	079	096	107	128	145	163	190

Скачать

Скачать

JVP Руководство по монтажу и эксплуатации

2 МБ

Скачать

JVP Модели revit

1 МБ

Скачать

Типоразмер		039	048	054	064	072	079	096	107	128	145	163	190
Питание	В/Гц/фаз	400 /50 /3+N+PE	400 /50 /3+N+PE	400 /50 /3+N+PE	400 /50 /3+N+PE	400 /50 /3+N+PE	400 /50 /3+N+PE	400 /50 /3+N+PE	400 /50 /3+N+PE	400 /50 /3+N+PE	400 /50 /3+N+PE	400 /50 /3+N+PE	400 /50 /3+N+PE
Максимальный рабочий ток (сочетание насосов В-В)	A	10,3	11,6	14,3	14,3	14,3	14,3	20,0	20,0	30,8	35,8	35,8	35,8
Максимальный рабочий ток (сочетание насосов В-C)	А	15,0	16,4	17,7	20,0	20,0	20,0	25,1	25,1	33,0	38,1	38,1	40,9
Максимальный рабочий ток (сочетание насосов C-В)	А	13,0	16,4	17,7	17,7	20,0	20,0	25,8	25,8	35,8	38,1	38,1	38,1
Максимальный рабочий ток (сочетание насосов C-C)	А	17,7	21,1	21,1	23,4	25,8	25,8	30,8	30,8	38,1	40,3	40,3	43,1
Диаметр условного прохода (Ду)	мм	50	50	50	50	65	65	65	65	80	80	80	80
Присоединение грувлочное и резьбовое по ГОСТ 6211-821²	дюйм	2	2	2	2	2 1/2	2 1/2	2 1/2	2 1/2	3	3	3	3
Объем расширительного бака¹	л	8	8	8	8	12	12	12	12	18	18	18	18
