Компрессорно-конденсаторный блок VBK 002-060

Описание

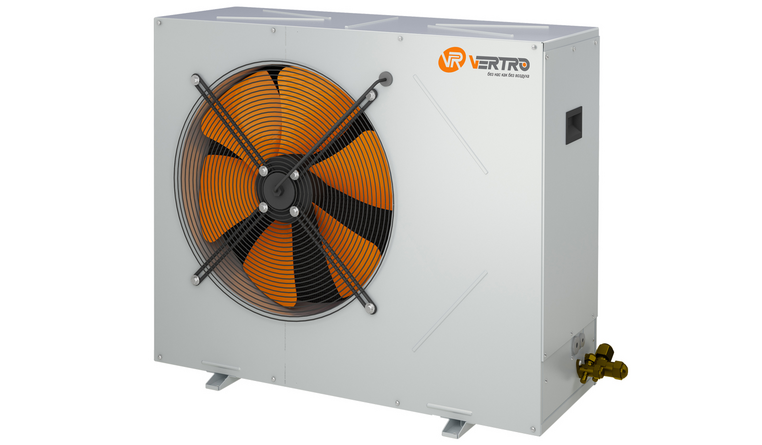

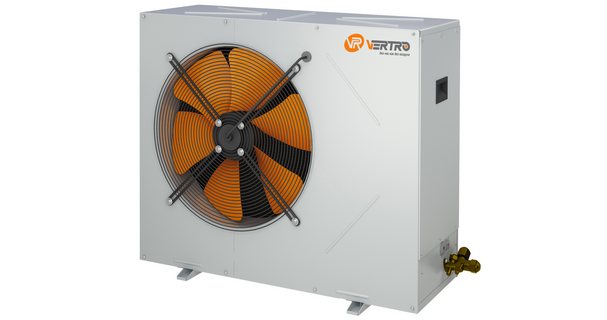

Компрессорно-конденсаторные блоки (ККБ) VERTRO VBK 002-060 предназначены для подготовки жидкого хладагента, подаваемого в секцию прямого испарения системы кондиционирования воздуха.

Ключевые особенности ККБ:

  • Хладагент: фреон R410А;
  • Тип исполнения: только охлаждение;
  • Производительность от 2 до 59,2 кВт;
  • Диапазон рабочих температур окружающего воздуха от +5°С до +43°С (при установке зимнего комплекта от -30°С до +43°С).
Характеристики Документы Описание Видео Галерея

Конструкция корпуса

Несущий корпус компрессорно-конденсаторного блока VBK 002-060 сделан из оцинкованной стали с порошковым полиэфирным покрытием. Резиновые виброизоляторы входят в комплект поставки. Лёгкий доступ к внутренним компонентам с помощью съемных панелей.

Компрессоры

Герметичный ротационный компрессор с однофазным (типоразмеры 002‑010) или трехфазным двигателем (типоразмеры 013‑018) и спиральный компрессор с трёхфазным двигателем (типоразмеры 020‑060), оснащенный подогревом картера, установленный на виброизоляторах. Встроенная защита обмоток двигателя от перегрузки.

Вентиляторы

Осевые низкооборотные вентиляторы с лопатками особой формы (низкий уровень шума). Встроенная защита электродвигателя вентилятора от перегрева. Степень защиты: IP 54. Защитная решётка на нагнетании.

Конденсатор

Конденсатор компрессорно-конденсаторных блоков VBK 002-060 представляет собой алюминиевый микроканальный (типоразмеры 002‑018) и медный трубчатый (типоразмеры 020‑060) теплообменник c оребрением из алюминиевых пластин.

Блок управления

В состав блока управления ККБ входят следующие компоненты: вводной выключатель, реле контроля фаз и индикаторы работа / авария, цепь защиты с ручным возвратом в рабочее состояние по аварии температуры обмоток вентилятора, высокому и низкому давлениям, токовой защите двигателей компрессоров; сухие контакты для дистанционного управления работой и индикации работа / авария; контакты для подсоединения соленоидного вентиля.

Холодильный контур

Один контур. Компоненты: реле высокого давления с автоматическим (типоразмеры 002‑035) и с ручным возвратом (типоразмеры 040‑060) в рабочее состояние; реле низкого давления; датчик давления конденсации; сервисные клапаны Шредера; запорные вентили на выходе из компрессорно-конденсаторного блока.

Технические характеристики

  Типоразмер 002 003 004 005 006 008 010 013 015 018 020 025 030 035 040 045 050 060
ОХЛАЖДЕНИЕ Холодопроизводительность 1 кВт 2 2,9 4,3 5,3 6,5 8,1 10,6 13 15,1 18,2 21,2 24,3 29,9 35 39,5 45,6 51,5 59,2
Электропитание В / фаз/ Гц 230 / 1+N / 50+РЕ ~400 / 3/ 50+РЕ
Кол-во холодильных контуров шт. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
КОМПРЕССОРЫ Количество шт. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3
Потребляемая мощность 1 кВт 0,51 0,75 1,11 1,3 1,6 2,2 2,7 3,5 3,7 4,3 5,1 5,8 7,3 8,3 9,7 11 12,6 15,2
Максимальный рабочий ток 2 А 3 4,5 6 7,5 11 12 14,5 7 8 10 12,2 13 18,6 20 21,4 23,6 27,6 36,6
Максимальный пусковой ток А 15 19 33 37 42 61 75 50 63 72 87 100 125 125 147 158 197 111
ВЕНТИЛЯТОРЫ Количество вентиляторов шт. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2
Расход воздуха м³/с 0,3 0,3 0,6 0,8 0,8 0,8 0,9 1,2 1,4 1,4 1,8 1,8 1,7 1,7 2,8 2,8 2,8 3,5
ЭЛЕКТРИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Макс. потребление блока 2 А 4 5,6 7,5 9 12,5 13,5 16 8,5 9,2 11,2 13,7 14,5 20,1 21,5 23 25,2 29,2 38,8
ПРИСОЕДИНИТЕЛЬНЫЕ
ПАТРУБКИ
Линия всасывания дюйм 3/8 3/8 1/2 1/2 5/8 5/8 3/4 3/4 7/8 7/8 7/8 1 1/8 1 1/8 1 1/8 1 3/8 1 3/8 1 3/8 1 3/8
Линия нагнетания дюйм 1/4 3/8 3/8 3/8 3/8 3/8 3/8 3/8 1/2 1/2 1/2 1/2 1/2 5/8 5/8 5/8 5/8 3/4
АКУСТИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Уровень звук. Давления 3 дБ(А) 57 58 58 58 59 59 59 60 60 61 61 61 62 62 62 62 63 63

1 температура испарения +5°С, температура окружающего воздуха +32°С.
2 температура испарения +12°С, температура конденсации +65°С.
3 уровень звукового давления измерен в свободном звуковом поле на расстоянии 1 м от ККБ (со стороны всасывания) и 1,5 м от опорной поверхности согласно DIN 45635.



РАЗМЕРЫ И ВЕС

Типоразмер 002 003 004 005 006 008 010 013 015 018 020 025 030 035 040 045 050 060
Длина, А мм 685 685 755 825 825 855 985 985 985 985 1250 1250 1250 1250 1655 1655 1655 1655
Ширина, B мм 265 265 325 325 325 325 355 355 355 355 500 500 500 500 930 930 930 930
Высота, C мм 510 510 580 620 620 620 830 830 830 830 930 930 930 930 1110 1110 1110 1110
Ширина, D мм 310 310 385 390 390 390 420 420 420 420
Транспортировочная масса кг 35 46 52 58 65 66 79 96 98 98 170 172 186 186 317 318 320 406
